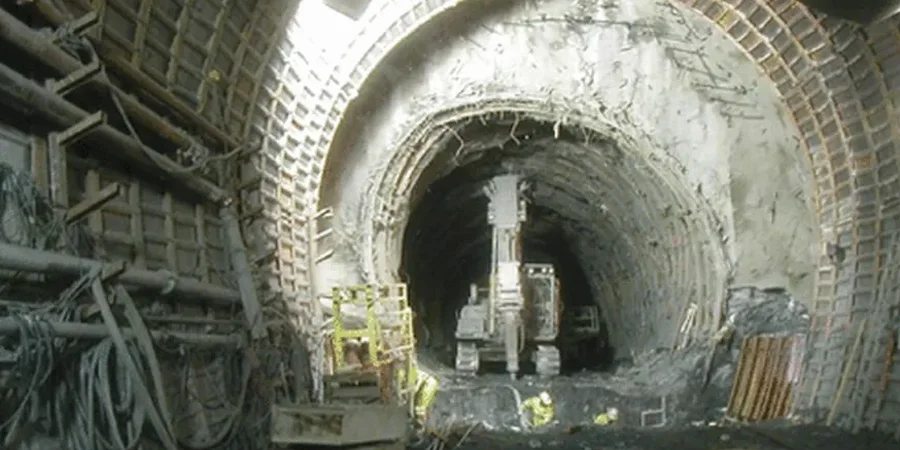

La expansión del Metro de Santiago desde 1975 forzó a la ingeniería local a lidiar con un problema persistente: los depósitos finos de la cuenca, mezcla de cenizas volcánicas y arrastre fluvial del Mapocho. Las Líneas 3 y 6, excavadas bajo el casco histórico, atravesaron gravas areno-limosas con napa colgada donde menos se esperaba. Un túnel en Santiago no enfrenta roca dura, sino un paquete heterogéneo que se deforma apenas se libera la presión de confinamiento. La campaña geotécnica para estos suelos exige perforaciones con recuperación continua y ensayos que capturen el comportamiento no drenado, porque el colapso en frente de excavación en la comuna de Providencia o en Ñuñoa puede propagarse a superficie en cuestión de horas si no se modela bien la curva esfuerzo-deformación.
Modelar el comportamiento no drenado de las cenizas volcánicas de la cuenca de Santiago es la diferencia entre un frente estable y un colapso progresivo.
Metodología y alcance
Contexto geotécnico local
Santiago combina una cuenca sedimentaria de 80 km de largo con una sismicidad controlada por la subducción de Nazca. El terremoto del 27F mostró que los suelos blandos amplifican ondas de período largo, justo las que castigan estructuras subterráneas. Si la excavación atraviesa un lente de ceniza saturada sin cohesión, la vibración puede gatillar pérdida de resistencia cíclica en segundos. El monitoreo de asentamientos con inclinómetros y celdas de presión total durante la excavación del túnel no es opcional: es la única forma de validar que el modelo constitutivo escogido —Hardening Soil o Cam Clay— está replicando la realidad. La presencia de napas colgadas en sectores como Las Condes obliga a prever abatimiento controlado para evitar arrastre de finos y subsidencia diferencial bajo avenidas con alto tránsito.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Para consultas técnicas sobre el análisis geotécnico de
Marco normativo
Se consideran las siguientes referencias normativas y técnicas: NCh 3171 para el diseño sísmico de componentes subterráneos; NCh 3098 para el ensayo triaxial consolidado no drenado; NCh 3328 para los métodos crosshole y downhole en la medición de ondas de corte; y FHWA-NHI-05 para túneles en suelos blandos.
Servicios técnicos asociados
Campaña de sondeos con muestreo inalterado
Perforaciones con muestreador de pistón Shelby y extracción de bloques para ensayos triaxiales en suelos blandos de la cuenca.
Ensayos triaxiales con medición de presión de poros
Trayectorias CIU y CAU para determinar la resistencia no drenada y el comportamiento contractivo del suelo en profundidad.
Monitoreo de asentamientos en superficie
Líneas de nivelación e inclinómetros durante la excavación para controlar subsidencia en zonas urbanas densas.
Modelación numérica de la excavación
Simulación PLAXIS o FLAC del frente de avance, calibrada con parámetros obtenidos de la campaña de campo.
Parámetros típicos
Preguntas frecuentes
Qué parámetros definen la estabilidad del frente en suelos blandos de Santiago?
La resistencia al corte no drenada (Su) y el módulo de deformación a pequeñas deformaciones (G₀) son los que mandan. En los limos arcillosos de la cuenca, una Su inferior a 30 kPa obliga a refuerzo sistemático del frente con paraguas de micropilotes o jet grouting. El OCR también es clave: la costra superficial preconsolidada por desecación resiste mejor que los estratos profundos normalmente consolidados.
Cómo afecta la napa freática a la excavación de un túnel en la cuenca de Santiago?
La cuenca tiene napas colgadas en sectores como Providencia y Las Condes, a veces a solo 3 o 4 metros de profundidad. Si no se abate con pozos de drenaje antes de llegar al frente, el agua arrastra los finos y genera cavernas detrás del revestimiento. El coeficiente de permeabilidad (k) en estos limos ronda 1x10⁻⁵ cm/s, suficiente para fluir pero no para drenar rápido sin ayuda mecánica.
Cuánto cuesta una campaña geotécnica para un túnel en suelo blando en Santiago?
Qué norma chilena rige el diseño sísmico de túneles en Santiago?
La NCh 3171 es la referencia principal para componentes subterráneos. Establece que el revestimiento debe absorber la deformación impuesta por el suelo durante el sismo, no resistirla como una estructura rígida. En la práctica, eso significa modelar la interacción suelo-estructura con el módulo de corte degradado según la aceleración esperada en el sitio, que en Santiago puede superar 0.4g en suelo tipo C o D. Ver más.
