La NCh2745 establece los requisitos para el diseño de estructuras con aislación sísmica, y en Santiago este análisis parte del peligro sísmico específico del sitio. La cuenca del valle central, con depósitos de gravas fluviales del río Mapocho y suelos finos hacia el poniente, amplifica las ondas de manera no uniforme. Se necesita un espectro de respuesta calibrado al perfil de suelo local. Nuestro laboratorio ejecuta la caracterización geotécnica necesaria para alimentar el modelo estructural, incluyendo la clasificación sísmica del terreno. Para definir el periodo objetivo del sistema de aislación, la microzonificación sísmica de la comuna correspondiente es un insumo crítico que revisamos en detalle.
El diseño de aislación sísmica en Santiago requiere un espectro de amenaza uniforme calibrado a la geología local de la cuenca, no basta con la norma general.
Metodología y alcance
Contexto geotécnico local
El equipo de análisis parte del acelerógrafo local. En Santiago contamos con la red de la Universidad de Chile, y los registros del terremoto del Maule 2010 y del 27F son nuestra línea base. Corremos análisis tiempo-historia con al menos siete pares de acelerogramas escalados al espectro de amenaza uniforme del sitio. El riesgo de no calibrar el modelo al suelo local es subestimar el desplazamiento del aislador. Un sistema mal diseñado transfiere aceleraciones residuales altas a la superestructura, anulando el beneficio de la aislación. En la interfaz entre el estudio de licuefacción y la cimentación del sistema de aislación, verificamos que los pedestales bajo los aisladores no pierdan capacidad portante durante el evento sísmico.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más eficiente de acceder a un análisis técnico detallado.
Marco normativo
NCh2745.Of2013 — Diseño sísmico de edificios con aislación sísmica, NCh433.Of1996 Mod. 2012 — Diseño sísmico de edificios, ASCE/SEI 7-22 — Cargas mínimas de diseño para edificaciones (Capítulo 17).
Servicios técnicos asociados
Selección de sistema de aislación
Evaluación comparativa de aisladores elastoméricos con núcleo de plomo (LRB), de alto amortiguamiento (HDRB) y friccionales (FPS) según desempeño esperado.
Análisis tiempo-historia no lineal
Modelación con acelerogramas reales chilenos escalados al espectro de amenaza uniforme del sitio, verificando derivas y desplazamientos máximos.

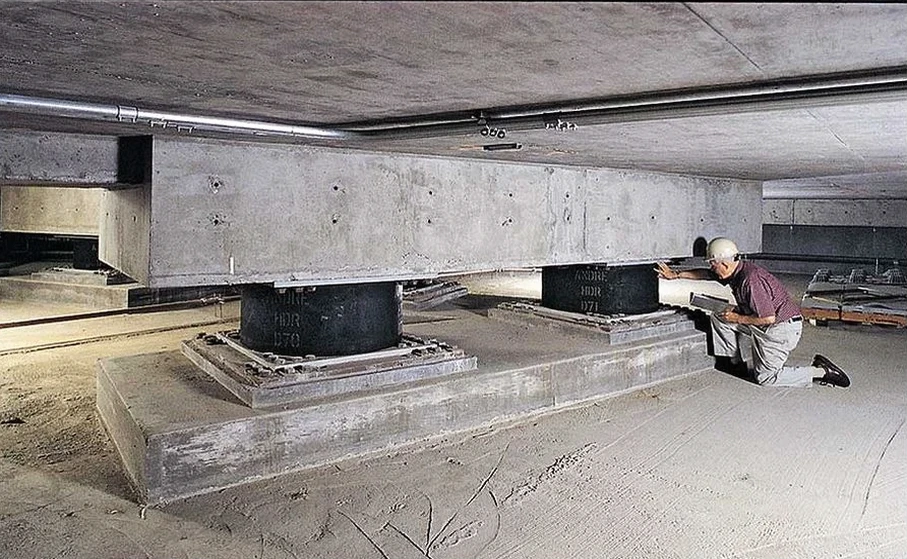

Verificación de interfaz suelo-aislador
Diseño de los pedestales de hormigón armado y vigas de amarre bajo los aisladores, considerando la carga axial última y el momento volcante.
Parámetros típicos
Preguntas frecuentes
¿Cuál es el rango de costo para el diseño de aislación sísmica de un edificio en Santiago?
¿Qué registros sísmicos chilenos se utilizan en el análisis?
Usamos los registros de la red acelerográfica de la Universidad de Chile. Para Santiago son imprescindibles los del terremoto del Maule 2010 (estación Santiago Centro, Peñalolén) y otros eventos subducción tipo thrust, escalados al espectro de peligro uniforme del sitio específico.
¿Cómo influye el tipo de suelo de Santiago en el diseño del sistema de aislación?
La cuenca de Santiago tiene una geología muy variable. En el sector oriente predominan gravas aluviales del Mapocho con periodos bajos, mientras que hacia el poniente hay suelos más blandos. El periodo objetivo del sistema aislado debe separarse lo suficiente del periodo fundamental del suelo para evitar amplificación resonante.
