Un proyecto residencial de 15 pisos en Providencia se detuvo por semanas. La razón era simple bajo la superficie: el suelo no daba la talla para una fundación convencional. En Santiago, esto es más común de lo que se cree. Las gravas del río Mapocho conviven con finos blandos en la cuenca, y un estudio geotécnico superficial no basta. Ahí es donde entra el diseño de fundaciones en pilotes. Necesitábamos transmitir las cargas a un estrato firme, a veces a más de 25 metros de profundidad. Combinamos la exploración con sondajes SPT para perfilar la resistencia en cada metro perforado y nos apoyamos en la microzonificación sísmica para no dejar cabos sueltos frente a un evento telúrico.
En la cuenca de Santiago, ignorar la variabilidad del suelo al diseñar pilotes es el camino más corto hacia asentamientos diferenciales costosos.
Metodología y alcance
Contexto geotécnico local

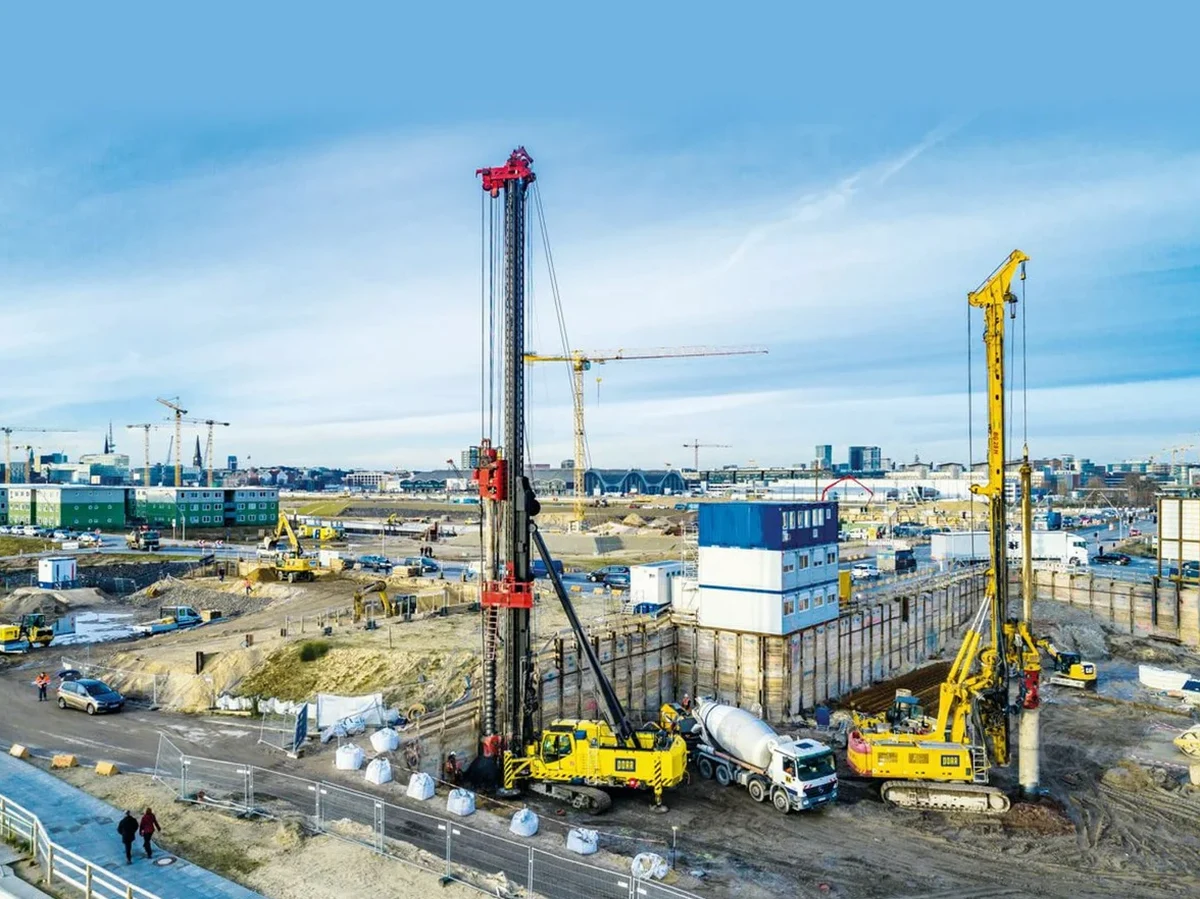

La máquina perforadora entró al terreno en un sitio cerca del cerro San Cristóbal. A los 8 metros, la broca rebotó. No era roca, era un bolón gigante, típico de los abanicos aluviales de Santiago. En esos casos, el diseño de fundaciones en pilotes se enfrenta a una disyuntiva: perforar con barrena helicoidal y entubación o cambiar la posición del elemento. Nuestro equipo técnico evaluó la opción de un pilote de gran diámetro, desviando ligeramente la ubicación para esquivar el obstáculo sin comprometer la capacidad de carga. No se puede improvisar. Un diseño sin esta flexibilidad en la fase de exploración termina en sobrecostos y plazos de obra imposibles de cumplir. La experiencia local es lo que permite anticipar estos imprevistos geológicos.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más eficiente de obtener una evaluación técnica especializada.
Material audiovisual
Marco normativo
NCh433.Of1996 Mod.2012, NCh2369.Of2003, NCh 3272, ACI 543R-12
Servicios técnicos asociados
Perforación y ensayos in situ
Ejecutamos sondajes con equipo de rotación y percusión para atravesar los suelos granulares gruesos de la cuenca. Realizamos ensayos SPT cada metro y recuperamos muestras para su clasificación en laboratorio, según NCh 1517/1.
Análisis de capacidad y grupo de pilotes
Modelamos la interacción suelo-estructura considerando el efecto de grupo y la fricción negativa en zonas de relleno. Calculamos la capacidad última y de servicio para cargas estáticas y sísmicas, aplicando metodologías de AASHTO y FHWA.
Parámetros típicos
Preguntas frecuentes
¿Qué profundidad alcanza un pilote en los suelos de Santiago?
Varía muchísimo. En el sector oriente, sobre las gravas del Mapocho, podemos encontrar un estrato firme a 12 o 15 metros. Pero en comunas como Quilicura o sectores con rellenos antiguos, hemos tenido que llegar a los 30 metros o más para apoyar en suelo competente. El diseño define la profundidad exacta tras los sondajes.
¿Qué diferencia hay entre un pilote de fricción y uno de punta para Santiago?
En Santiago, priorizamos los pilotes de punta cuando existe un estrato de grava densa a una profundidad razonable. El pilote transmite la carga directamente a ese manto. Si el estrato firme es muy profundo, se diseña un pilote de fricción que trabaje con la adherencia lateral del suelo. La decisión depende del perfil estratigráfico de cada terreno.
