La NCh2369.Of2003 exige control instrumental continuo en toda excavación que supere los 2 metros de profundidad en zona urbana. Santiago no es cualquier zona urbana. La cuenca tiene 40 metros de ripio fluvial sobre depósitos finos que amplifican ondas sísmicas. El monitoreo geotécnico de excavaciones aquí no es un trámite: es la barrera entre una faena estable y un colapso por deformación no detectada. Nuestro laboratorio opera con equipos calibrados bajo ISO 17025 y personal certificado en lectura de inclinómetros, celdas de carga y piezómetros. Cada proyecto en Santiago recibe un plan de instrumentación que cruza la profundidad de excavación con la microzonificación sísmica de la comuna. Para campañas que requieran correlación estratigráfica previa, integramos datos de sondajes SPT en el modelo de comportamiento del suelo.
Un inclinómetro bien instalado detecta desplazamientos de 0.1 mm. En Santiago, eso puede ser la diferencia entre ajustar un puntal a tiempo o lamentar un colapso.
Metodología y alcance
- Lectura diaria de inclinómetros en pantallas de contención.
- Piezómetros de cuerda vibrante para presión de poros en napas colgadas.

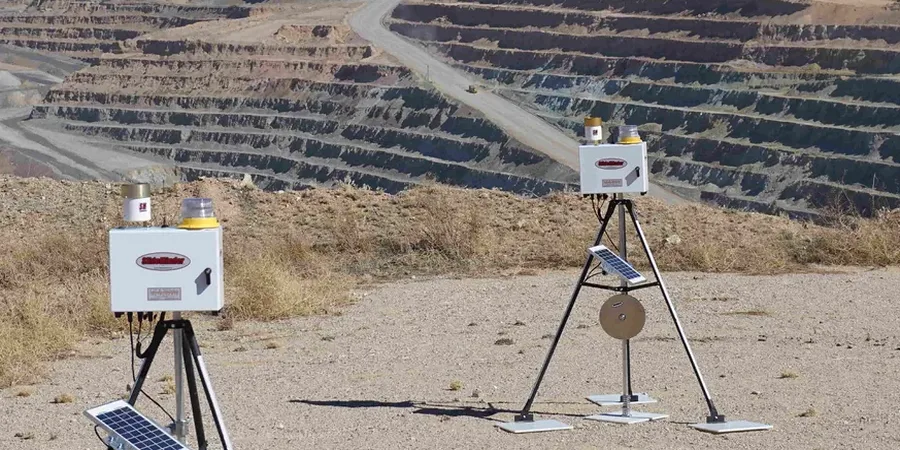

- Estaciones topográficas automatizadas con alerta SMS si el prisma se mueve más de 3 mm.
El plan de monitoreo se calibra con el tipo de suelo. En sectores con finos compresibles, como el centro-norte de Santiago, la frecuencia de lectura sube a cada 4 horas durante la fase crítica de descabezamiento.
Contexto geotécnico local
El subsuelo de Santiago esconde napas colgadas en los depósitos de ceniza volcánica que atraviesan la grava. Excavar 6 metros sin piezómetros puede activar un flujo de agua que desestabilice el talud en minutos. El monitoreo geotécnico de excavaciones mapea esas presiones intersticiales antes de que se manifiesten en la pared. En la Zona 2 sísmica, con 0.30g de aceleración efectiva, un sismo menor durante la faena puede inducir desplazamientos laterales que solo la instrumentación detecta a tiempo. No medir es apostar a que no tiembla. En Santiago, esa apuesta se pierde cada pocos años. La combinación de inclinómetros con estaciones totales robotizadas permite correlacionar movimiento profundo con deformación superficial y activar protocolos de evacuación si la tendencia supera el umbral crítico.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de obtener una evaluación técnica personalizada.
Para consultas técnicas, puede contactarnos a través del correo electrónico contacto@laboratoriomecanic
Marco normativo
NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh433.Of1996 mod. 2012 - Diseño sísmico de edificios, NCh 3251 - Monitoreo de taludes con inclinómetros, NCh3171.Of2010 - Geotecnia - Ensayos de monitoreo en obra
Servicios técnicos asociados
Instrumentación de pantallas y muros pantalla
Instalación de inclinómetros verticales dentro de la pantalla de contención. Lectura automatizada con datalogger que envía reporte diario al ingeniero responsable. Aplicable en excavaciones entre edificios en Providencia y Santiago Centro.
Control piezométrico y de nivel freático
Piezómetros de cuerda vibrante para detectar presiones de poro en napas colgadas típicas de la terraza fluvial. Monitoreo continuo durante la fase de agotamiento y descenso controlado del nivel freático.
Monitoreo topográfico de deformaciones superficiales
Estación total robotizada con prismas fijos en edificios vecinos y aceras. Alerta automática si el asentamiento supera 2 mm en 24 horas. Integración con el modelo geotécnico para ajustar la secuencia de excavación.
Parámetros típicos
Preguntas frecuentes
¿Qué normativa chilena regula el monitoreo de excavaciones en Santiago?
La NCh2369.Of2003 es la norma principal para el diseño sísmico de estructuras industriales e incluye requisitos de instrumentación. Se complementa con la NCh433 para edificaciones y la NCh3171 para ensayos de monitoreo geotécnico en obra. El plan de monitoreo debe ser firmado por un ingeniero civil especialista y aprobado por la DOM correspondiente.
¿Cuánto cuesta un plan de monitoreo geotécnico para una excavación en Santiago?
El costo varía según profundidad, cantidad de instrumentos y duración de la faena. 280.000. Cada cotización incluye la calibración ISO 17025 de todos los sensores.
¿Cada cuánto se deben leer los instrumentos durante una excavación en Santiago?
La frecuencia depende de la fase de obra. Durante la excavación activa, los inclinómetros y piezómetros se leen cada 4 a 6 horas. En fase de entibación estable, la lectura baja a una vez al día. Si se detecta una tendencia anómala —desplazamiento mayor a 3 mm en 24 horas— se activa monitoreo continuo hasta estabilizar. La NCh2369 exige registro de todas las lecturas con trazabilidad horaria.
