En Santiago, donde los depósitos de ceniza volcánica y los suelos finos de la cuenca presentan baja capacidad portante, hemos comprobado que el diseño de columnas de grava deja de ser una alternativa para convertirse en la solución más eficiente. Las gravas de Maipo, con su excelente angularidad y dureza, constituyen el material granular de primer orden para estas inclusiones rígidas, aunque su correcta especificación granulométrica y el control de finos durante la instalación marcan la diferencia entre un refuerzo duradero y uno que se tapona en menos de cinco años. Aplicamos métodos de vibrosustitución por vía seca en reemplazo de suelo blando, definiendo la malla de columnas y el factor de reemplazo según la carga estructural que transmite la losa de fundación y las exigencias sísmicas de la NCh433.Of1996 mod.2012, que en la zona oriente de la capital obliga a verificar la estabilidad del conjunto suelo-columna bajo demanda cíclica.
La columna de grava bien diseñada reduce asentamientos totales hasta un 60% y acelera la disipación de presiones de poro, clave en los suelos limosos de la cuenca de Santiago.
Metodología y alcance
Contexto geotécnico local
La cuenca de Santiago está asentada sobre depósitos fluviales y lacustres con intercalaciones de suelos finos saturados que, bajo la aceleración sísmica esperada para la zona sísmica 2 según NCh433, presentan potencial de licuefacción y pérdida brusca de resistencia al corte. Diseñar columnas de grava sin verificar el potencial de licuefacción mediante correlaciones SPT o CPT representa un riesgo mayor: en el terremoto del Maule de 2010, varios sectores de la periferia sur de Santiago experimentaron eyección de finos y asentamientos diferenciales en rellenos no tratados. Las columnas de grava funcionan como drenes verticales de alta permeabilidad que disipan el exceso de presión de poro durante el sismo, pero solo si el diámetro, la separación y la continuidad del dren se dimensionan de forma específica para cada perfil estratigráfico, algo que requiere obligatoriamente un análisis de respuesta sísmica del sitio.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Correo electrónico: contacto@laboratoriomecanicadesuelos.com
Marco normativo
NCh433.Of1996 mod.2012 – Diseño sísmico de edificios, NCh1508.Of2014 – Geotecnia – Estudio de mecánica de suelos, NCh 1517/1 – Descripción visual-manual de suelos, NCh3171 – Diseño estructural – Disposiciones generales, AASHTO LRFD Bridge Design Specifications – Sección 11 (muros MSE y columnas de grava)
Servicios técnicos asociados
Investigación geotécnica y parámetros de diseño
Ejecutamos sondajes con ensayos SPT y CPT para determinar la estratigrafía, la resistencia no drenada y la compressibilidad de los suelos finos. Con esos datos definimos el factor de reemplazo, la malla de columnas y el largo de empotramiento en el estrato competente.
Diseño, memoria de cálculo y especificaciones técnicas
Elaboramos la memoria de cálculo según el método de Priebe o mediante modelos de elementos finitos axisimétricos, incluyendo la verificación de capacidad última, asentamiento total y diferencial, estabilidad global del conjunto suelo-columna, y las especificaciones de instalación para el contratista.
Control de calidad y pruebas de carga en obra

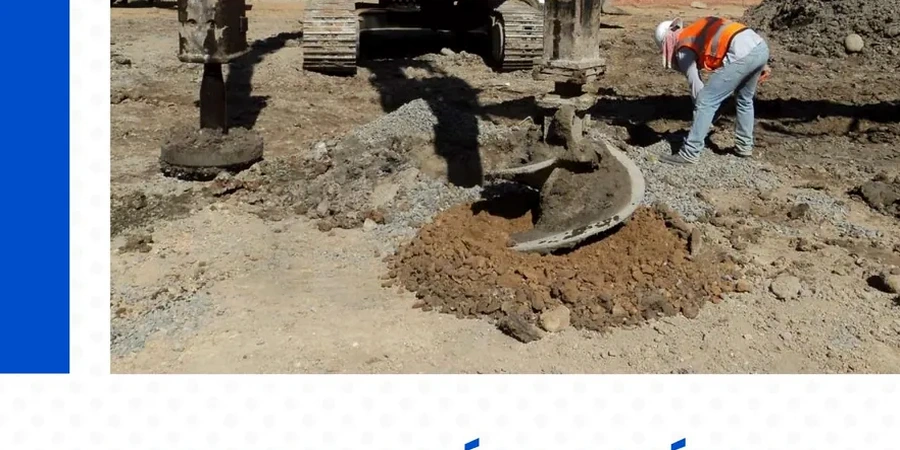

Supervisamos la instalación de las columnas con registro continuo de parámetros de vibración y consumo de grava. Realizamos pruebas de carga estática sobre columna aislada y sobre grupo para validar que el módulo de deformación del composite alcanza el valor de diseño antes de construir la fundación definitiva.
Parámetros típicos
Preguntas frecuentes
¿En qué tipo de suelos de Santiago se recomienda el uso de columnas de grava?
Las columnas de grava resultan especialmente efectivas en los suelos finos blandos de la cuenca de Santiago: limos arcillosos, arcillas limosas de consistencia blanda a media, y arenas limosas sueltas con potencial de licuefacción. En depósitos con resistencia no drenada inferior a 15 kPa se requiere un análisis más detallado, ya que el confinamiento lateral del suelo puede ser insuficiente para que la columna desarrolle su capacidad. No se recomiendan en suelos orgánicos o turbas, donde el creep a largo plazo reduce la eficiencia del refuerzo granular.
¿Cuánto cuesta un diseño de columnas de grava para un proyecto en Santiago?
¿Qué ventaja tiene una columna de grava frente a una pila de compactación en los suelos finos de Santiago?
En los suelos finos saturados de la cuenca, la columna de grava aporta dos mecanismos simultáneos: refuerzo por inclusión rígida y drenaje. La alta permeabilidad de la grava permite disipar el exceso de presión de poro generado durante un sismo, reduciendo el riesgo de licuefacción. La pila de compactación, en cambio, desplaza y densifica el suelo pero no genera un camino de drenaje, por lo que su eficacia antisísmica es menor en limos y arcillas.
